Bateria solar portátil do gerador do bloco de bateria do lítio 300Wh de ROHS PSE
Propriedades Básicas
Local de Origem:
China
Marca:
Purple Horn
Certificação:
CE, FCC, ROHS, PSE, UN38.3, MSDS
Número do modelo:
Lítio portátil Ion Battery Solar Generator do poder 300w
Propriedades comerciais
Quantidade mínima de pedido:
1PCS/ORDER
Preço:
Negociável
Capacidade de fornecimento:
100000 blocos/blocos pelo mês
Especificações
| Function:: | Apoio rápido da carga, carga do painel solar, exposição de diodo emissor de luz | Type:: | Carregamento Rápido, Com Plugue, Alta Capacidade, Com Cabo, PORTÁTIL, |
| Battery Type:: | Bateria de lítio 18650 | Place of Origin:: | Fujian, China |
| Weight:: | 3,5kg | Energy Storage:: | 300Wh |
| AC Input / Output:: | 210 - 240 V / 100 - 120 V | DC Input:: | 12 - 25V |
| DC Output:: | 15V e 5V | Size:: | 200*153*145mm |
| High Light: | bloco de bateria do lítio 300Wh,bateria solar do gerador 300Wh,Bloco de bateria do lítio de ROHS PSE |
||
Descrição do produto
Gerador solar portátil de bateria de íon de lítio de 300w, bateria de lítio 18650

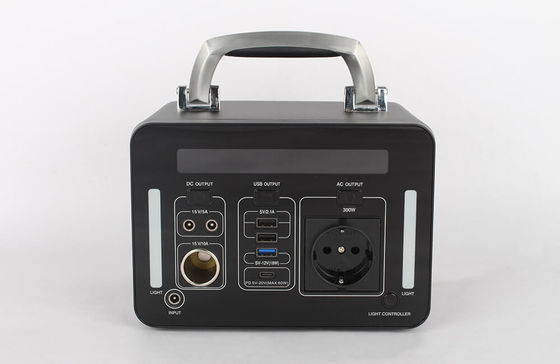

O Purple Horn E300 é uma fonte de alimentação portátil recarregável com tomada AC, portas DC e USB. São feitos para atividades ao ar livre, como mochilão, camping e vida em vans ou trailers. Sem ruído, sem fumaça, você pode ficar carregado e conectado enquanto se diverte.
Descrição do produto
● Grande capacidade e alta potência: capacidade da bateria de lítio de 299Wh (14,4V 20,8Ah) e potência nominal de 300W.

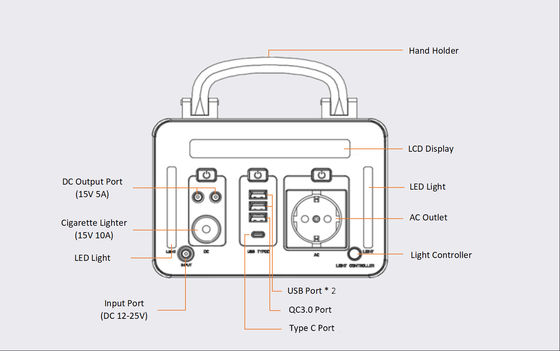

● Múltiplas portas de saída: Duas USB, uma Tipo C, um isqueiro, duas portas DC e uma tomada AC (com onda senoidal pura). Sair da rede e ser capaz de alimentar suas câmeras, laptops, CPAP e pequenos eletrodomésticos.
● Solução de energia verde para exteriores: Suporte para carregamento eficiente de painéis solares, tornando-o um gerador solar para atividades ao ar livre.
● Portátil e compacto: Pesa apenas 3,5 kg (7,7 libras), é fácil de transportar e possui uma alça fácil de transportar
● A tela LCD com dados de carga/descarga e status da vida útil da bateria.
● Duas luzes LED com 4 modelos de iluminação mantêm você iluminado em qualquer lugar.
|
Item
|
Parâmetro
|
|
Fabricante
|
Purple Horn
|
|
Modelo
|
E300
|
|
Informações da bateria
|
|
|
Tensão nominal
|
14,4V
|
|
Capacidade nominal
|
20,8Ah
|
|
Energia
|
300,0Wh
|
|
Tensão de corte de carga
|
16,6-16,8V
|
|
Tensão de corte de descarga
|
11,1-11,3V
|
|
Faixa de corrente de carga
|
1-4A
|
|
Método de carga CC/CA
|
Painel solar ou adaptador AC/DC
|
|
Corrente de descarga contínua
|
40A
|
|
Informações do inversor
|
|
|
Forma de onda de saída
|
Onda senoidal pura
|
|
Potência nominal
|
300W
|
|
Tensão de entrada da bateria
|
11,6-16,8VDC
|
|
Tensão de saída CA
|
210-240VAC,50Hz / 100-120VAC,60Hz
|
|
Portas de entrada e saída
|
|
|
Entrada CA
|
210-240VAC,50Hz / 100-120VAC,60Hz
|
|
Entrada CC
|
12-25VDC
|
|
Saída CA
|
UE, Reino Unido, EUA, AU, Suíça, Itália, Brasil, Japão, Outros (opcional)
|
|
Saída CC
|
2 portas CC, 15V 5A
|
|
1 x isqueiro, 15V 10A
|
|
|
2 x USB, 5V 2.1A
|
|
|
1 x QC3.0, 5-12V (18W)
|
|
|
1 x Tipo C, 5-20V (60W)
|
|
|
Outras informações
|
|
|
Visor LCD
|
Visor fluorescente a vácuo com 8 grades de energia
|
|
Luzes LED
|
3 brilhos, 1 luz de flash (SOS)
|
|

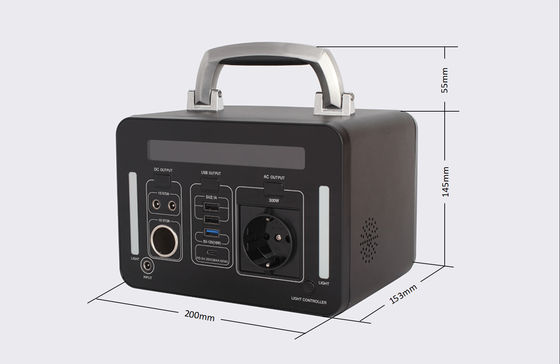

Dimensão (CxLxA)
|
200x153x145mm
|
|
Peso
|
3,5kg
|
|
Temperatura de carga
|
0~40ºC
|
|
Temperatura de descarga
|
-10~40 ºC
|
|
Temperatura de armazenamento
|
-20-45ºC
|
|
Umidade de armazenamento
|
<75%RH
|
|
Altitude
|
<2000m
|

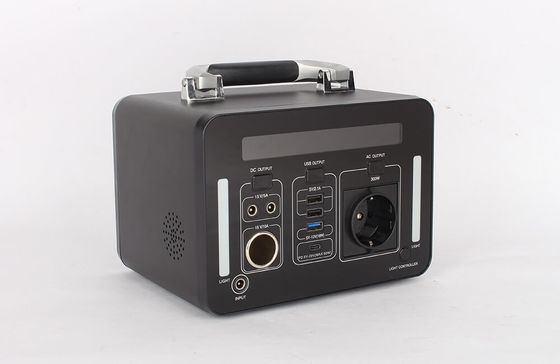

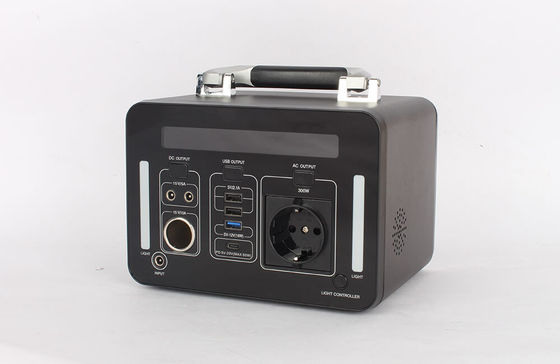

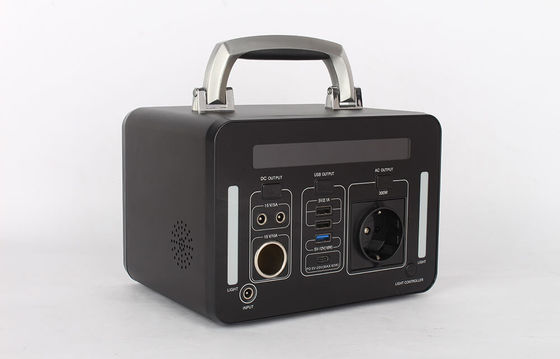

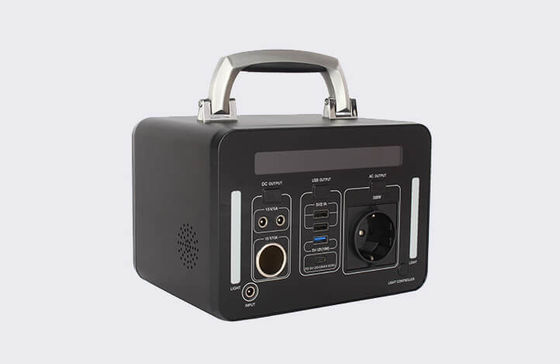

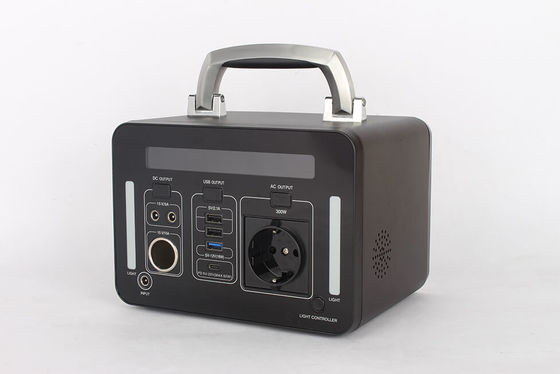

Imagens de detalhes
Uso do produto
-
-
-
Gerador solar para recreação ao ar livre
-
-
Leve o gerador leve E300 com você em acampamentos, viagens, viagens de cabana, off-road, excursões ou em qualquer lugar onde você possa precisar de energia. Seja a vida da festa no churrasco no quintal ou no portão.
-
-
Fonte de alimentação de backup doméstico
-
Quando você precisar de energia em uma emergência ou durante uma queda de energia, o E300 pode ser sua fonte de alimentação de backup confiável para iluminação, telefones, laptops, máquinas CPAP, rádios, etc. Você também pode usá-lo para recarregar suas baterias em lanternas e outros dispositivos sem medo de ficar no escuro.
Aplicação do produto
A estação de energia portátil E300 é um gerador recarregável alimentado por bateria de lítio, eles podem manter todos os seus equipamentos carregados, de smartphones, tablets, laptops, a UAVs e pequenos eletrodomésticos, como iluminação, ventilador, mini cooler, cobertores elétricos, etc. É a fonte de alimentação ideal para atividades ao ar livre.
Embalagem e envio
Bateria de lítio e o produto com bateria embutida (estação de energia) como mercadorias perigosas, existem requisitos mais rigorosos em relação à embalagem e entrega. A Polinovel fornece embalagens profissionais e envio confiável para garantir que nossas baterias cheguem aos clientes em boas condições.
Pacote de exportação profissional
Cada produto e acessório em saco plástico e embalado em caixa de espuma, então cada conjunto de produto embalado em caixa de exportação. Quantidade de caixas em palete para transporte marítimo. A Polinovel promete que o método de embalagem apropriado será usado, que seja forte o suficiente para transporte de longa distância.
Perguntas frequentes
Q1: Você é uma fábrica?
A1: Sim, somos a fábrica original, especializada em baterias de lítio confiáveis e seguras há mais de 7 anos.
Q2: Posso fazer um pedido de amostra?
A2: Sim, aceitamos pedidos de amostra para testar e verificar a qualidade, a bateria pode ser feita conforme necessário.
Q3: Você tem MOQ?
A3: Sem limite, mas quanto mais você pedir, melhor será o preço que você obterá.
Q4: Qual é a sua data de entrega?
A4: Geralmente, 3-5 semanas após o pagamento confirmado, sujeito à quantidade exata do pedido.
Q5: Qual método de envio você costuma usar?
A5: Geralmente, pequeno volume via expresso ou aéreo. Quantidade de pedido em massa via mar.
Q6: Que tipo de embalagem você fornece?
A6: Caixa de exportação padrão ou caixa de madeira de acordo com o tamanho e peso da bateria, a embalagem será forte o suficiente para
transporte de longa distância.
Esperamos sinceramente estabelecer um relacionamento de cooperação de longo prazo com você, se você tiver alguma dúvida, não hesite em nos contatar!
A1: Sim, somos a fábrica original, especializada em baterias de lítio confiáveis e seguras há mais de 7 anos.
Q2: Posso fazer um pedido de amostra?
A2: Sim, aceitamos pedidos de amostra para testar e verificar a qualidade, a bateria pode ser feita conforme necessário.
Q3: Você tem MOQ?
A3: Sem limite, mas quanto mais você pedir, melhor será o preço que você obterá.
Q4: Qual é a sua data de entrega?
A4: Geralmente, 3-5 semanas após o pagamento confirmado, sujeito à quantidade exata do pedido.
Q5: Qual método de envio você costuma usar?
A5: Geralmente, pequeno volume via expresso ou aéreo. Quantidade de pedido em massa via mar.
Q6: Que tipo de embalagem você fornece?
A6: Caixa de exportação padrão ou caixa de madeira de acordo com o tamanho e peso da bateria, a embalagem será forte o suficiente para
transporte de longa distância.
Esperamos sinceramente estabelecer um relacionamento de cooperação de longo prazo com você, se você tiver alguma dúvida, não hesite em nos contatar!
